氧化誘導時間（OIT）是衡量材料在成型加工、儲存、焊接及使用過程中耐熱降解能力的關鍵指標。南京匯誠儀器儀表有限公司的差示掃描量熱儀 DSC-600S，憑借高精度溫度控制及熱流監(jiān)測功能，可精準完成標準樣品的氧化誘導實驗，判斷其是否符合 30-38min 的標準區(qū)間。

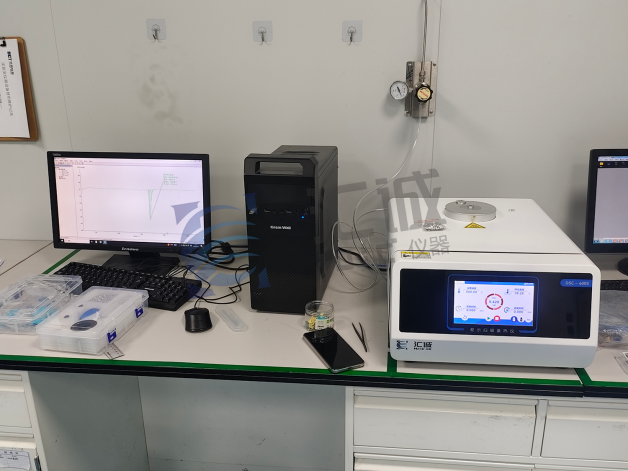

實驗取 5-10mg 標準樣品置于開口鋁坩堝，以相同空坩堝為參比。通氮、氧氣并調流量至 50mL/min，加熱前通氮 3 分鐘吹掃爐體。將坩堝放入 DSC-600S，在氮氣下以 20℃/min 升至 210℃并恒溫 3 分鐘，隨后切換為氧氣（流量均50mL/min），以切換為零點，在 210℃恒溫至放熱顯著變化后終止試驗。

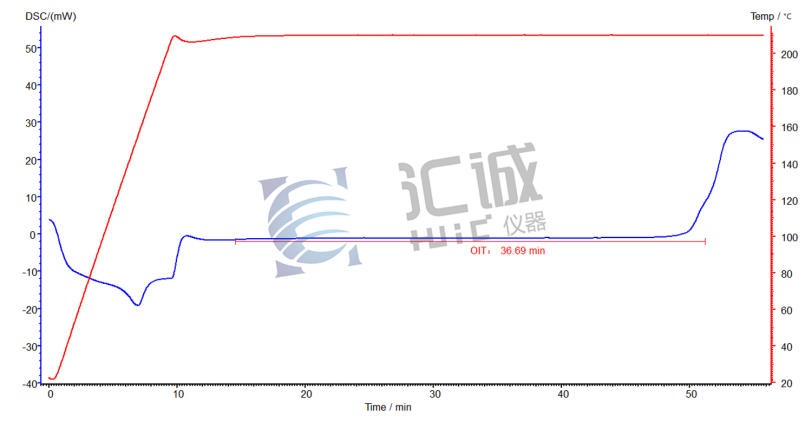

實驗結果顯示，標準樣品的氧化誘導時間為 36.69min，處于 30-38min 的標準范圍內。這表明標準樣品具有良好的耐熱降解能力，在高溫環(huán)境下抗氧化性能達標。本次實驗嚴格控制樣品質量、溫度及氣體流量等條件，借助 DSC-600S 的精準性能，確保了結果的準確性，充分驗證了標準樣品在實際應用中的穩(wěn)定表現。

綜上所述，匯誠儀器的差示掃描量熱儀DSC-600S對標準樣品進行了氧化誘導實驗，整個過程嚴格控制各項因素，確保了實驗的規(guī)范性和可靠性，體現了該儀器在測定材料氧化誘導時間方面的有效應用。
