DSC-600S探究樣品質(zhì)量對(duì)吸熱峰的影響

在材料熱分析中，差示掃描量熱法（DSC）是研究物質(zhì)相變熱特性的重要手段。南京匯誠(chéng)儀器儀表有限公司的差示掃描量熱儀 DSC-600S，憑借精準(zhǔn)的控溫與數(shù)據(jù)采集能力，為材料熱行為分析提供可靠支持。

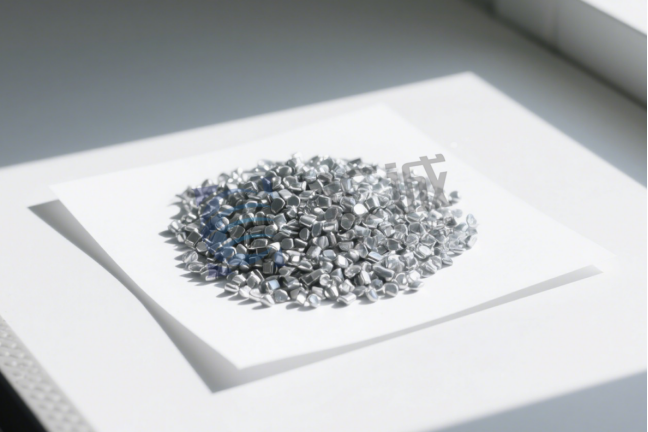

本研究借助該儀器，以錫（Sn）樣品為對(duì)象，分別取16.6mg、45.3mg、65.8mg 三種不同質(zhì)量的樣品，在截止溫度 270℃、升溫速率 20℃/min條件下，探究樣品質(zhì)量對(duì) DSC 吸熱峰的影響。

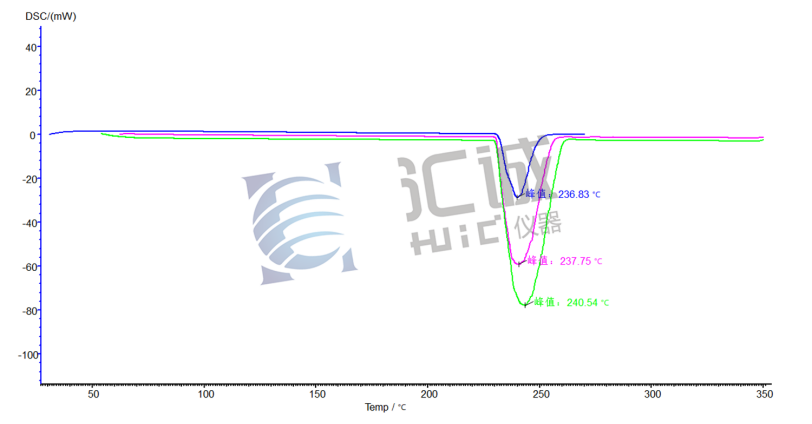

DSC圖譜顯示不同質(zhì)量錫樣品均出現(xiàn)對(duì)應(yīng)熔化相變的明顯吸熱峰。隨樣品質(zhì)量從 16.6mg 增至 65.8mg，峰溫從 236.83℃逐步升至 240.54℃，呈小幅上升趨勢(shì)，這是因質(zhì)量越大樣品內(nèi)部傳熱滯后更顯著，相變延遲所致，但整體仍圍繞錫固有熔化溫度波動(dòng)，說明質(zhì)量對(duì)峰溫影響有限。峰形方面，16.6mg 小質(zhì)量樣品峰形較尖銳，熱流變化集中；45.3mg、65.8mg 較大質(zhì)量樣品峰寬增加，熱流曲線更平緩，源于小質(zhì)量樣品熱慣性小、熱量分布快，大質(zhì)量樣品存在溫度梯度導(dǎo)致相變逐步進(jìn)行。

綜上所述，錫樣品質(zhì)量對(duì) DSC 吸熱峰的影響規(guī)律清晰，為材料熱分析提供關(guān)鍵參考。匯誠(chéng)儀器 DSC-600S 以精準(zhǔn)性能保障實(shí)驗(yàn)可靠性，助力金屬材料相變研究。
