環(huán)氧樹脂，樣品為固態(tài)，利用差示掃描量熱儀DSC-600S對其進(jìn)行玻璃化實驗測試時，通常采用升降升的方法，目的是利用第一次升溫加熱消除樣品的熱歷史，從而更精準(zhǔn)地得到DSC的實驗結(jié)果。

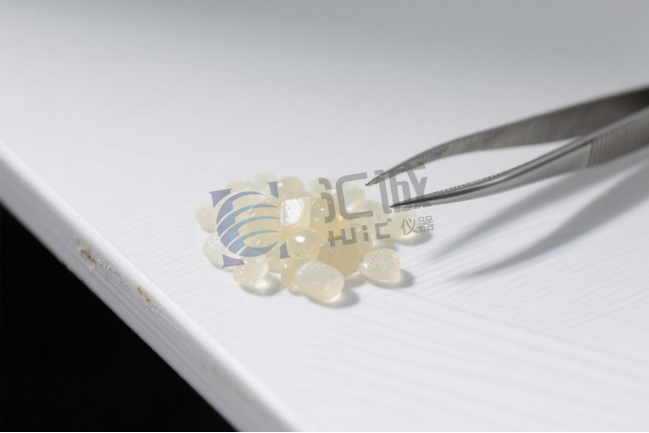

匯誠儀器的差示掃描量熱儀DSC-600S專為材料熱性能分析設(shè)計，能精準(zhǔn)控制溫度變化，在各類材料的熱轉(zhuǎn)變研究中表現(xiàn)穩(wěn)定，尤其適用于玻璃化轉(zhuǎn)變等精細(xì)熱分析場景。取適量環(huán)氧樹脂樣品，放入鋁坩堝中，另取一只空坩堝做對照組，升溫速率設(shè)置為10℃/min，升溫范圍設(shè)置為室溫~180℃的升降升循環(huán)，實驗過程中通氮?dú)獗Ｗo(hù)。

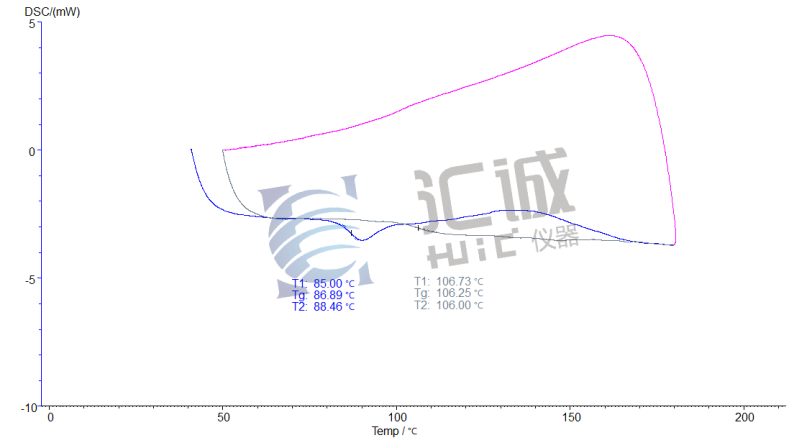

從DSC的結(jié)果可以看到藍(lán)色曲線為第一次升溫曲線，灰色曲線為第二次升溫曲線，在此實驗中我們以第二次升溫的結(jié)果為準(zhǔn)，得出改環(huán)氧樹脂的玻璃化轉(zhuǎn)變溫度為106.25℃。

此次實驗中，匯誠儀器的差示掃描量熱儀DSC-600S憑借精準(zhǔn)控溫和穩(wěn)定檢測性能，清晰捕捉到環(huán)氧樹脂玻璃化轉(zhuǎn)變，為優(yōu)化實驗條件提供了可靠支撐。未來，這款儀器有望在更多材料熱分析中發(fā)力，助力科研人員高效探索材料特性，為新材料研發(fā)添能。
