鎳銅合金憑借優(yōu)異耐腐蝕性、高溫強(qiáng)度和可加工性，在海洋工程、化工及航空航天領(lǐng)域應(yīng)用廣泛。合金熔點(diǎn)是決定其加工工藝和使用溫度的關(guān)鍵參數(shù)，南京匯誠儀器儀表有限公司的差示掃描量熱儀 DSC-1550 可通過精確測(cè)量相變熱流變化，為鎳銅合金熔點(diǎn)提供可靠數(shù)據(jù)。

DSC的核心原理是測(cè)量樣品與惰性參比物在程序控溫過程中的熱流差。當(dāng)鎳銅合金升溫至熔點(diǎn)時(shí)，晶體結(jié)構(gòu)破壞（固→液相變）需吸收熱量，在DSC曲線上形成吸熱峰。熔點(diǎn)的確定通常采用：

外推起始溫度（Onset Temperature）：吸熱峰前沿切線與基線的交點(diǎn)，最接近熱力學(xué)平衡熔點(diǎn)；

峰起始溫度：曲線明顯偏離基線的溫度點(diǎn)；

峰頂溫度：吸熱峰的最低點(diǎn)，反映最快熔化速率。

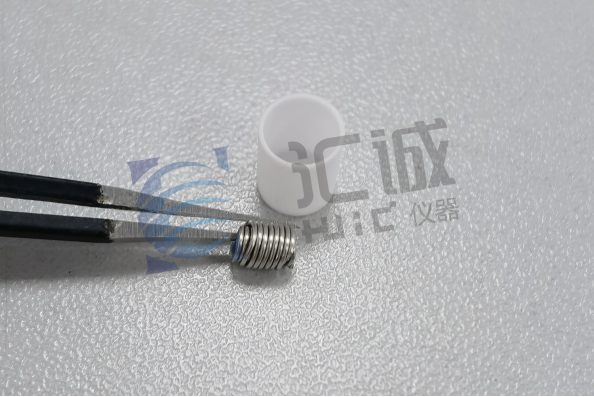

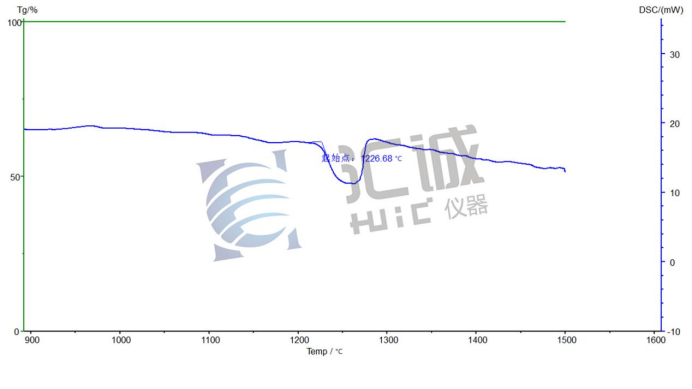

實(shí)驗(yàn)中，取適量鎳銅合金，放入耐高溫的陶瓷坩堝中，參比坩堝保持同材質(zhì)和密封條件，實(shí)驗(yàn)全程在高純氮?dú)鈿夥障虏僮鳌囟仍O(shè)置為室溫~1500℃，升溫速率為20℃/min。開始實(shí)驗(yàn)，DSC-1550將自動(dòng)記錄熱流-溫度曲線，以吸熱峰外推起始溫度為熔點(diǎn)，此溫度最接近熱力學(xué)平衡熔點(diǎn)。

實(shí)驗(yàn)發(fā)現(xiàn)，高鎳合金熔點(diǎn)超 1430°C 時(shí)，DSC 峰形變寬，反映固溶體熔化區(qū)間增大。影響誤差因素有樣品氧化、升溫過快等，需嚴(yán)格控制。

綜上所述，匯誠儀器的差示掃描量熱儀DSC-1550精確測(cè)定鎳銅合金熔點(diǎn)，為合金研發(fā)等提供支撐。未來，匯誠儀器將持續(xù)創(chuàng)新，助力更多材料熱性能研究邁向新高度 。
