玻璃化轉(zhuǎn)變溫度（Tg）的DSC表征分析及儀器應(yīng)用

玻璃化轉(zhuǎn)變溫度（Tg）是高分子材料科學(xué)領(lǐng)域的核心概念，用于表征非晶態(tài)聚合物從玻璃態(tài)（呈現(xiàn)剛性、脆性特征）向高彈態(tài)（表現(xiàn)柔軟、彈性特質(zhì)）轉(zhuǎn)變的臨界溫度。在材料研發(fā)、質(zhì)量控制等場(chǎng)景中，精準(zhǔn)測(cè)定Tg值對(duì)評(píng)估聚合物性能具有關(guān)鍵意義。

在差示掃描量熱法（DSC）圖譜中，玻璃化轉(zhuǎn)變過(guò)程呈現(xiàn)為典型的階梯狀曲線特征。以匯誠(chéng)儀器DSC-600S差示掃描量熱儀為例，其采用高精度溫度控制系統(tǒng)與靈敏度熱流傳感器，可實(shí)現(xiàn)對(duì)材料熱轉(zhuǎn)變過(guò)程的精確捕捉。在樣品實(shí)驗(yàn)過(guò)程中，采用二次升溫測(cè)試方法：通過(guò)DSC-600S的智能程序控溫功能，首先以10℃/min的速率將樣品從室溫升溫至200℃，利用儀器內(nèi)置的高分辨率數(shù)據(jù)采集系統(tǒng)記錄一次升溫曲線；隨后自動(dòng)以?xún)?yōu)化速率降溫至50℃，再以相同升溫速率重新升溫至200℃，生成二次升溫曲線。

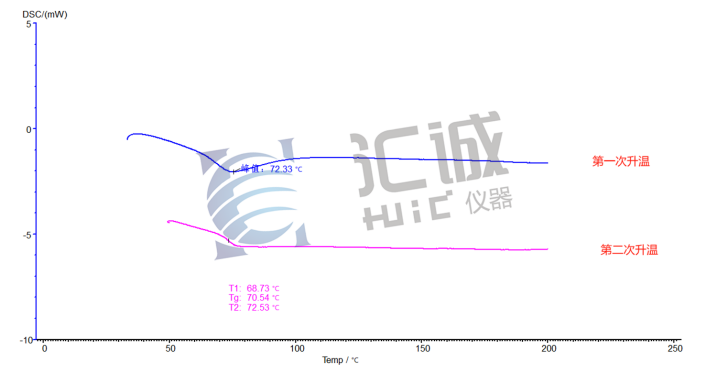

從實(shí)測(cè)數(shù)據(jù)看，兩次升溫曲線存在顯著差異：第一次升溫過(guò)程中，樣品的玻璃化轉(zhuǎn)變特征不明顯，僅在可能的玻璃化轉(zhuǎn)變溫度區(qū)間出現(xiàn)一個(gè)小峰，儀器精準(zhǔn)捕捉到其峰值為72.33℃；而在二次升溫時(shí)，DSC-600S的高靈敏度檢測(cè)模塊在70℃左右清晰呈現(xiàn)出典型的階梯狀曲線——這一特征信號(hào)得益于儀器±0.01℃的控溫精度與0.001mW的熱流分辨率。最終基于二次升溫曲線可以確定樣品的玻璃化溫度Tg值是70.54℃，該結(jié)果與儀器內(nèi)置的標(biāo)準(zhǔn)物質(zhì)數(shù)據(jù)庫(kù)比對(duì)誤差小于0.5%。

匯誠(chéng)儀器DSC-600S通過(guò)模塊化設(shè)計(jì)實(shí)現(xiàn)多場(chǎng)景應(yīng)用，其真空絕熱系統(tǒng)可有效降低環(huán)境干擾，配合智能軟件分析平臺(tái)，支持Tg值自動(dòng)標(biāo)注、多曲線疊加對(duì)比等功能，為高分子材料研發(fā)提供從數(shù)據(jù)采集到結(jié)果分析的全流程解決方案。該設(shè)備已在高校實(shí)驗(yàn)室與企業(yè)質(zhì)檢中心廣泛應(yīng)用，其穩(wěn)定性與重復(fù)性獲得行業(yè)認(rèn)可，為材料熱性能研究提供可靠的技術(shù)支撐。
